Hinweise zum Schaltungsaufbau mit SMD-Bauteilen

Bild 6 zeigt schematisch wie SMD-Bauelemente für die Schaltungsvariante 2 auf der Leiterplatte der Triebköpfe angeordnet werden können. Bitte beachten Sie auch hier unbedingt Abschnitt 4.

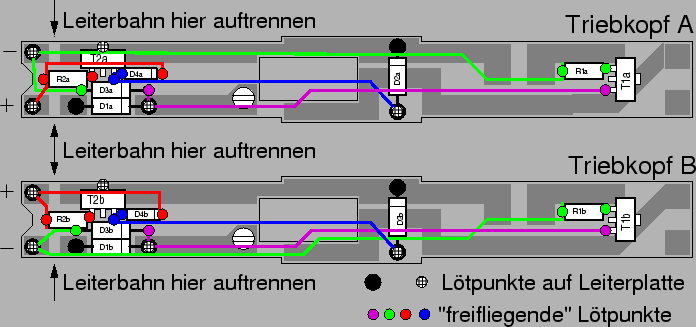

Bild 6: Schematische Darstellung zum Einbau der Halbleiter und Widerstände für die Schaltungsvariante 2 (ohne Gewähr).

Bild 7 zeigt einen entsprechend Schaltungsvariante 2 modifizierten Triebkopf 8873.

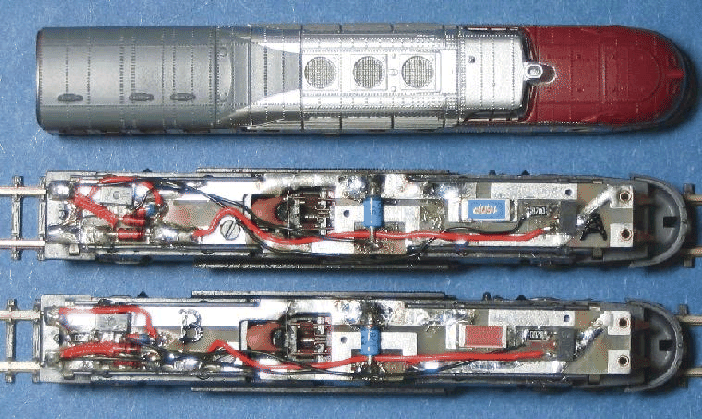

Bild 7: Modifizierter Triebkopf 8873 (Variante 2).

Auch bei dieser Schaltungsvariante müssen am hinteren Teil der Leiterplatten der Triebköpfe, die beiden Leiterbahnen, die zu der Kupplung führen, unterbrochen werden.

Die beiden Transistoren $T_{1a/b}$ und $T_{2a/b}$ werden mit ihren Kühlfähnchen direkt auf die Leiterbahnen gelötet. Der eigentliche Kollektoranschluss wird somit nicht benötigt. Für die Basiswiderstände werden SMD-Widerstände verwendet, die direkt an die Basisanschlüsse der Transistoren gelötet werden. Die restlichen Verbindungen werden mit dünnem Draht gemäß dem Schaltplan in Bild 5 angeschlossen.

Auch hier werden die beiden auf der Leiterplatte vorhandenen Dioden durch die Schottkydioden BAT49 $D_{1a/b}$ und $D_{2a/b}$ ersetzt.
