Die Schaltung

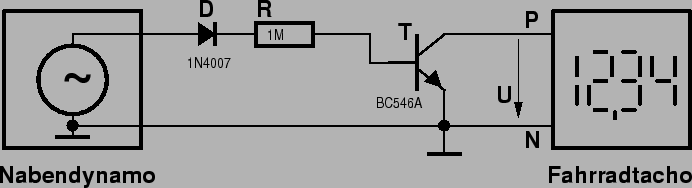

Bild 1 zeigt den Schaltplan einer ''kostenoptimierten'' Geberschaltung, die sich im Alltagsbetrieb bereits seit mehr als 12 Monaten bewährt:

**Bild 1:** Schaltplan der Tachogeberschaltung.
$\includegraphics[width=155mm,angle=0, clip]{tachogeber-spl.ps}$

Mit einem Bauteileaufwand im unteren zweistelligen Cent-Bereich kann ein Nabendynamo als Geber für einen Fahrradtacho verwendet werden (Bezugsquelle Reichelt (www.reichelt.de) - Mindestbestellwert EUR 10,- beachten!).

Volker Bosch 2005-12-31
