Baugruppen

Das hier vorgestellte elektrostatische Beflockungsgerät besteht aus einem handelsüblichen Haushalts-Rüttelsieb. Aus Sicherheitsgründen sollten nur Siebe mit Kunststoff-Gehäuse verwendet werden. Das hier vorliegende Sieb wird unter der Bezeichnung Pâtisserie Einhandmehlsieb von der W.F.Kaiser u.Co.GmbH, Postfach 1164, D-65570 Diez/Lahn für ca. EUR 10,- über den Haushaltswaren-Einzelhandel vertrieben. Es ist optimal für den geplanten Verwendungszweck geeignet, da sämtliche Teile, außer dem Siebeinsatz und einer Feder im Griff, aus Kunststoff hergestellt sind. Das gleiche Sieb ist in der selben Verwendung mehrfach im Märklin-Magazin abgebildet (5/2001, Seiten 70 und 71; 4/2003, Seite 22). Leider jedoch ohne eine Bauanleitung für die erforderliche Hochspannungsquelle.

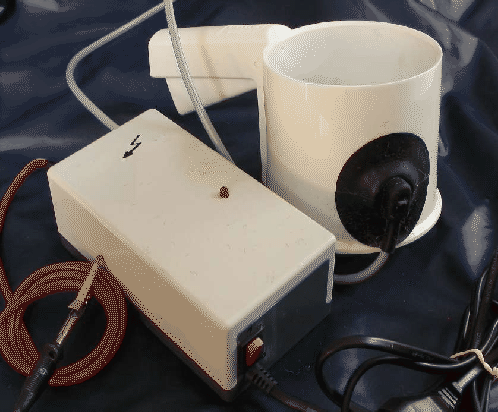

Bild 2: Elektrostatisches Beflockungsgerät.

Die für den Betrieb erforderliche Hochspannung wird durch ein einfaches, ungeregeltes Schaltnetzteil mit einer nachgeschalteten Hochspannungskaskade eines TV-Geräts erzeugt. Die Verwendung einer handelsüblichen Kaskade bietet folgende Vorteile:

• Optimale Anpassung der Dioden und Kondensatoren.
• Hochspannungsfester Verguss der gesamten Baugruppe.
• Ausgangsseitiges Hochspannungskabel.
• Klemmverbinder zur Kontaktierung des Siebs.
• Integrierter Hochspannungswiderstand, der die Überlebenschancen während der Experimentierphase mit der Schaltung drastisch erhöht.

Die Schaltung wird durch einen kleinen 0,375VA-Netztransformator (15V/250mA) gespeist. Aus Sicherheitsgründen empfehle ich die Verwendung eines entsprechenden Steckernetzteils.
